NUEVO VÍDEO AÉREO QUE REALIZAMOS ESTE SÁBADO 27 DE AGOSTO
Insertado abajo en la entrada ; Enlace directo : VÍDEO
- Izado el 12º módulo del anillo, ya hacia el Sur, este Martes 30 de Agosto
- Izados los módulos 9, 10 y 11 (de tramo corto) del anillo de compresión los días 22, 24 y 26 respectivamente, estos dos últimos ya sobre la estructura del vídeo-marcador Norte
TIME-LAPSE AÉREO QUE REALIZAMOS EL DOMINGO 21 DE AGOSTO. DISPONIBLE EN 2 CARPETAS EN BOX (61 fotografías) (También publicado en nuestras redes: Twitter, Facebook, Instagram)
- Izado el 8º módulo este Miércoles 17 de Agosto
- Izados los módulos 6º y 7º los días 9 y 11 de Agosto
- Izados los módulos 4º y 5º los días 2 y cinco. Comienzo de
ensamblaje de módulos en superficie hacia zona Sur.
REPORTAJE TÉCNICO DE LA OBRA REALIZADO A PRIMERA
Insertado abajo en la entrada ; Enlace directo : VÍDEO
- Izado el 12º módulo del anillo, ya hacia el Sur, este Martes 30 de Agosto
- Izados los módulos 9, 10 y 11 (de tramo corto) del anillo de compresión los días 22, 24 y 26 respectivamente, estos dos últimos ya sobre la estructura del vídeo-marcador Norte
TIME-LAPSE AÉREO QUE REALIZAMOS EL DOMINGO 21 DE AGOSTO. DISPONIBLE EN 2 CARPETAS EN BOX (61 fotografías) (También publicado en nuestras redes: Twitter, Facebook, Instagram)
- Izado el 8º módulo este Miércoles 17 de Agosto
- Izados los módulos 6º y 7º los días 9 y 11 de Agosto
- Izados los módulos 4º y 5º los días 2 y cinco. Comienzo de
ensamblaje de módulos en superficie hacia zona Sur.
REPORTAJE TÉCNICO DE LA OBRA REALIZADO A PRIMERA
HORA DE ESTE LUNES 1 DE AGOSTO (Por Hortaco)
ZONA NUEVO ESTADIO (22 de Agosto 2016) : Ampliado este apartado con unas nuevas fotografías aéreas que realizamos el 21 de Agosto.
(Se pueden poner en pantalla completa y pasarlas con los cursores. Por Nuevoestadioatleti)
** AGOSTO 2016 **
(Muy recomendable no dejar sin leer nada de las entradas)
REALIZADO POR WHONATICO Y PERI
EDITADO POR RENTON
NOTA (31 de Agosto 2016) : Fotografía de esta semana, con la realización de algún tipo de medición : Fotografía
VÍDEO (31 de Agosto 2016) : Vídeo publicado hoy por el @Atleti, en el que Koke y Gabi comentan la experiencia VIP en el Nuevo estadio : VÍDEO
NOTA (31 de Agosto 2016) : Nuevo reportaje fotográfico aéreo publicado hoy por el @Atleti y realizado la semana pasada (lo ponemos en modo enlace porque son anteriores a nuestro vídeo aéreo y por no romper el orden cronológico) : FotosAéreas (semana pasada)
(Nota : Añadidas también al apartado "Zona Nuevo Estadio)
NOTA (30 de Agosto 2016) : Entrevista a uno de los arquitectos del estadio : Link
Fotografías 30 de Agosto 2016
NOTA (29 de Agosto 2016) : Izados 11 módulos del anillo de compresión hasta córner Noroeste, ahora se continuarán izando módulos por el Sur (donde hasta hoy tienen 4 módulos ya ensamblados y otro en proceso). En teoría se completará la "herradura" de Norte a Sur la semana del 23 de Septiembre, si se mantiene este ritmo, y entonces se precedería al izado del anillo exterior de compresión de toda la parte propiamente de la gradona.
- Actualmente hay unas 200 personas trabajando en el estadio en tareas muy diversas (algunas de estas tareas llevan meses realizándose ya) : instalaciones eléctricas, fontanería, tabicaciones, solados, conducciones de aire acondicionado, acabados, divisiones internas, techos, y otros pequeños trabajos que darán pie a otros posteriores.
- De aquí a finales de año presumiblemente vayan a sucederse noticias en cuanto a la urbanización, accesos, y muchos otros aspectos que conciernen al nuevo estadio, por lo que habrá que estar muy atentos.
Vídeo aéreo 27 de Agosto 2016- Actualmente hay unas 200 personas trabajando en el estadio en tareas muy diversas (algunas de estas tareas llevan meses realizándose ya) : instalaciones eléctricas, fontanería, tabicaciones, solados, conducciones de aire acondicionado, acabados, divisiones internas, techos, y otros pequeños trabajos que darán pie a otros posteriores.
- De aquí a finales de año presumiblemente vayan a sucederse noticias en cuanto a la urbanización, accesos, y muchos otros aspectos que conciernen al nuevo estadio, por lo que habrá que estar muy atentos.
REALIZADO POR WHONATICO Y PERI
EDITADO POR RENTON
Fotografías 25 de Agosto 2016
FOTOGRAFÍAS DE LUIGI1967
AMPLIAR
NOTA (24 de Agosto 2016) : Izados los módulos 9º y 10º los días 22 y 24 de Agosto respectivamente, el 10º ya posado sobre la estructura de el vídeo-marcador Norte, siendo éste el último módulo de tramo largo en esa zona, y acto seguido iría el corto, ya ensamblado. Efectivamente, este módulo ha sido izado como indicamos en la nota del día 21 de Agosto, llegando el travesaño bajo interior a la altura interna del gran pilar de final de la estructura del vídeo-marcador : *Imagen

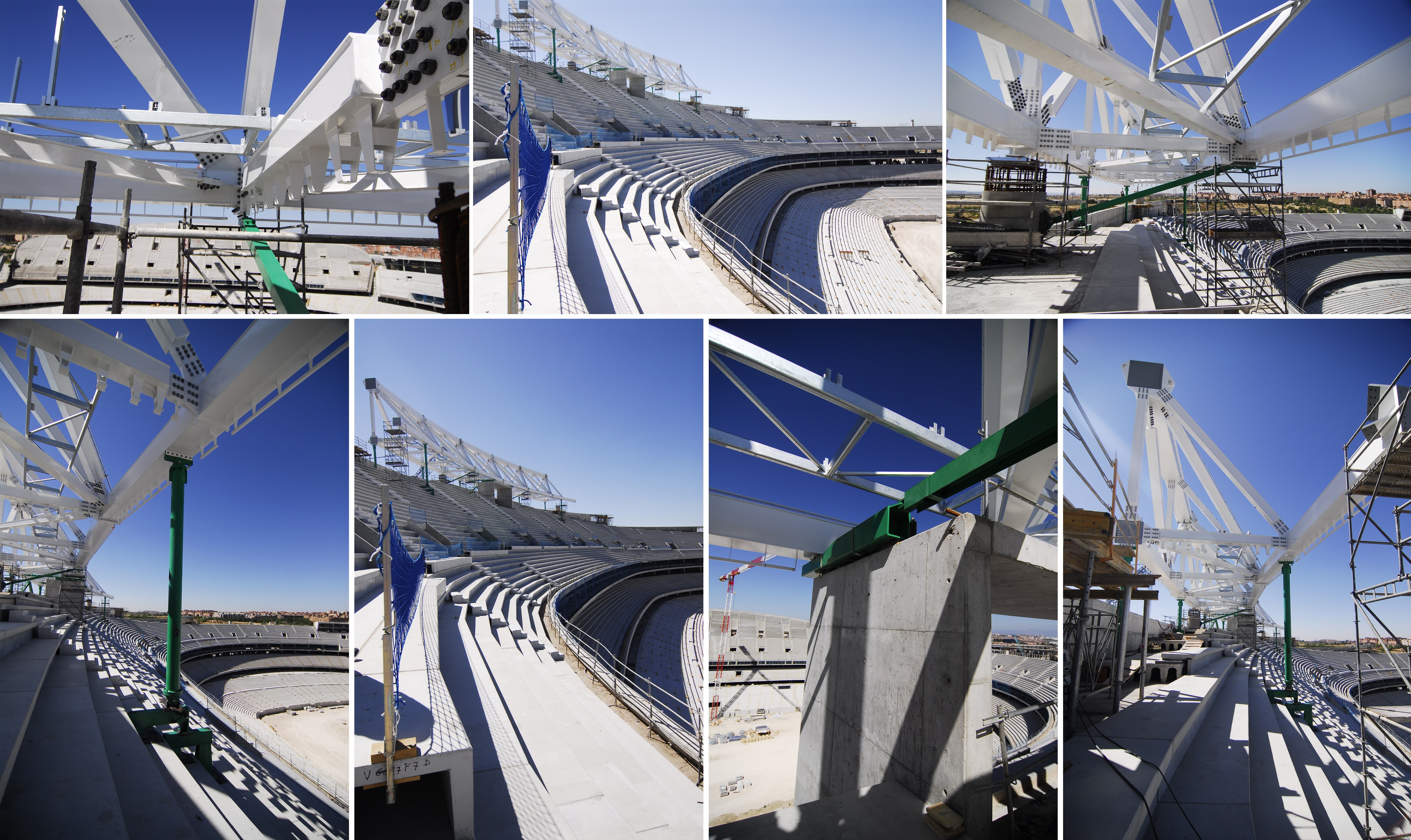

DETALLES DE LA OBRA (24 de Agosto 2016) : Detalle de la rejilla que tiene como base para caminar la pasarela de servicio del anillo (hasta ahora no se había podido ver bien) y detalle del pilar hormigonado con su placa de anclaje superior (abajo en la entrada, en los "detalles de la obra" del día 2 de Agosto tenéis interesantes aclaraciones sobre esta placa de anclaje) : *Imagen
DETALLES DE LA OBRA (24 de Agosto 2016) : Detalle de la rejilla que tiene como base para caminar la pasarela de servicio del anillo (hasta ahora no se había podido ver bien) y detalle del pilar hormigonado con su placa de anclaje superior (abajo en la entrada, en los "detalles de la obra" del día 2 de Agosto tenéis interesantes aclaraciones sobre esta placa de anclaje) : *Imagen
Fotografías 23 y 24 de Agosto 2016
FOTOGRAFÍAS DE RENTON, POTI Y @ATLETI
24 de Agosto (Por Renton y Poti)
AMPLIAR
23 de Agosto (Por @Atleti)
AMPLIAR
NOTA (21 de Agosto 2016) : Ensamblado el primer módulo de los que irán en el lado Oeste, a partir de las estructuras de los vídeo-marcadores de los fondos. Estos módulos son de tramo más corto. Este concretamente que ya se han ensamblado irá seguido del último de los módulos grandes y teóricamente apoyará sobre el pilar final del vídeo-marcador, al medio del travesaño del módulo, con un pilar de compresión vertical del anillo encima, como en todos los anteriores, el resto del módulo volará sobre vacío y quedará pendiente de la finalización de todo el tramo Sur del anillo para comenzar el montaje de los módulos cortos que vuelan sobre la gradona : *Imagen / *Imagen / *Explicación antigua módulos del anillo
Fotografías aéreas 21 de Agosto 2016
FOTOGRAFÍAS DE WHONATICO
AMPLIAR
AMPLIAR
AMPLIAR
DETALLES DE LA OBRA (18 de Agosto 2016) : Se han realizado roturas puntuales en muros de paredes de los vomitorios altos de la gradona, por ahora se desconoce el motivo : *Imagen
- Detalles de la pasarela de servicio en el interior del anillo, en el que la instalan en una parte que no la tenía, hay módulos donde la instalan exteriormente junto al ensamblaje de los módulos, y donde se ve a operarios ya pasando por ella. A esta pasarela se accederá desde la estructura de los vídeo-marcadores : *Imagen / *Imagen antigua
- Detalle del completado del túnel exterior de la afición visitante : *Imagen
- Detalles de la pasarela de servicio en el interior del anillo, en el que la instalan en una parte que no la tenía, hay módulos donde la instalan exteriormente junto al ensamblaje de los módulos, y donde se ve a operarios ya pasando por ella. A esta pasarela se accederá desde la estructura de los vídeo-marcadores : *Imagen / *Imagen antigua
- Detalle del completado del túnel exterior de la afición visitante : *Imagen
Fotografías 17 de Agosto 2016
FOTOGRAFÍAS DEL @ATLETI, y POTI
NOTA (13 de Agosto 2016) : 7 módulos del anillo de compresión exterior de la cubierta ya izados. Quedarían 3 hasta el vídeo-marcador Norte (ya ensamblados), en dimensiones ahora se tendría un 1/4 del anillo de compresión total apróx. (Ver nota del día 6 de Agosto). También se tiene ya ensamblado en superficie el próximo que irá hacia el Sur. Además han instalado la pasarela de servicio en los módulos ya izados que aún no la tenían.
DETALLES DE LA OBRA (13 de Agosto 2016) : Detalle de las muestras de la cubierta (Ver nota del día 10 de Agosto, donde ya fue comentado). A la izquierda el recubrimiento inferior del anillo exterior de compresión y a la derecha el material de la cubierta : *Imagen
- Cabeza de los pilares de apoyo del anillo de compresión hormigonada : *Imagen
- Detalle del avance de la pasarela interior del anillo : *Imagen
- Detalle de material nuevo observado en la obra : *Imagen
- Cabeza de los pilares de apoyo del anillo de compresión hormigonada : *Imagen
- Detalle del avance de la pasarela interior del anillo : *Imagen
- Detalle de material nuevo observado en la obra : *Imagen
Fotografías 11 y 12 de Agosto 2016
FOTOGRAFÍAS DE WHONATICO, LUIGI1967, POTI Y DEL @ATLETI
12 de Agosto
AMPLIAR PANORÁMICAS / AMPLIAR (Por @Atleti)
11 de AgostoAMPLIAR (Por Whonatico)
AMPLIAR (Por Luigi1967)
AMPLIAR (Por Poti)

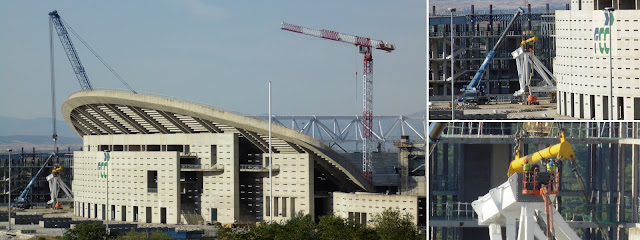

NOTA (10 de Agosto 2016) : Se está procediendo a encofrar las cabezas de los pilares de apoyo del anillo de compresión : *Imagen
- Los arquitectos @CruzyOrtiz han compartido algunas imágenes de una sesión técnica que tuvieron sobre la cubierta del Nuevo estadio : *Imagen
- Los arquitectos @CruzyOrtiz han compartido algunas imágenes de una sesión técnica que tuvieron sobre la cubierta del Nuevo estadio : *Imagen
NOTA (10 de Agosto 2016) : Soportes de muestras de la cubierta. En este armazón hay instalado actualmente varias muestras tanto de EFTE como de la tela interior del anillo, las tienen de muestra en las obra para comprobar como soportan las inclemencias meteorológicas, como el sol, y para ver como les afecta la suciedad (no retienen polvo) : *Imagen antigua armazón (en estas fotos antiguas aún no estaba colocado dicho material, cuando haya foto de ello lo publicaremos)
Fotografías 10 de Agosto 2016
FOTOGRAFÍAS DE POTI
NOTA (6 de Agosto 2016) : Continúa avanzando el izado de módulos del anillo de compresión, a un ritmo de 2 módulos por semana, y se comienzan a ensamblar en superficie hacia zona Sur. Muchas hormigoneras entrando y saliendo del estadio por la zona interior Oeste durante esta semana, puesto que se está realizando mucho suelo interiormente.
- Aclaración recordatoria acerca de los módulos del anillo : *Imagen / *Imagen Antigua
- Aclaración recordatoria acerca de los módulos del anillo : *Imagen / *Imagen Antigua
NOTA TÉCNICA (6 de Agosto 2016) : MAGEBA es la empresa que suministra los cojinetes elásticos de apoyo que van entre los apoyos del módulo del anillo de compresión y los pilares. Como ya hemos comentado, estos apoyos (el anillo no esta anclado rígidamente a los pilares, sino posado sobre ellos) permiten que el anillo tenga cierto movimiento en horizontal siguiendo una única dirección en ambos sentidos para dotar a toda la cubierta de flexibilidad estructural. Esta compañía se suma como otra más de los proveedores de grandes obras de ingeniería civil que participan de la construcción del Estadio, tales como Taiyo para el revestimiento de la cubierta. Web, documentación técnica de los cojines de Neopreno flexible con movimiento instalados (POT bearings), y documentación de otra compañía con productos similares que detalla gráficamente como esta formado el POT bearing : Web / *PDF / *PDF
Fotografías 5 de Agosto 2016
FOTOGRAFÍAS DE POTI, JUAN CARLOS, Y PERI
AMPLIAR
NOTA (2 de Agosto 2016) : Izado hoy Martes el 4º módulo, que comienza a hacer la curva y la caída del córner. Antes de esto (en fotos del 1 de Agosto) se tenían completados 5 módulos listos para su izado en la parte Norte, más uno en proceso y zapatas para otro más (en total, mínimo 5 + 2 hasta la estructura del vídeo-marcador Noroeste)
DETALLES DESTACADOS (2 de Agosto 2016) : Entre los módulos del anillo de compresión se está instalando una pasarela interior para personal (es de suponer que vaya a estar muy comunicada interiormente la cubierta también con la parte más interior para, por ejemplo, mantenimiento de la iluminación, cambio de banderas que cuelguen...etc) : *Imagen
- Se ha realizado la rampa y se está cerrando superiormente el túnel exterior por el que accederá al estadio la afición visitante por el lado Norte : *Imagen
- Fotos a menos de 1.5m a ambos lados de la pared del video-marcador central, gran visibilidad, tan sólo se dejarán sin poner unos muy escasos 10 asientos : *Imagen
(NOTA : No hay imagen de ello, pero esta semana continúan levantando el recubrimiento exterior de la gradona, dejando el hormigón de la estructura al aire (en zona de puntos rojos) : *Imagen Antigua)
DETALLES DE LA OBRA (2 de Agosto 2016) : Detalle de los trabajos de re-planificado en el graderío antiguo (aparte de saneamiento y renovación de bancos de pasillo) : *Imagen
- Detalle de la placa de anclaje y apoyos : *Imagen / *Imagen / *Imagen
- Aclaración importante acerca de la rigidez del anclaje del anillo : *Imagen
- Articulación de unión de travesaños en los módulos : *Imagen
- Otros detalles observados : *Imagen / *Imagen / *Imagen
DETALLES DESTACADOS (2 de Agosto 2016) : Entre los módulos del anillo de compresión se está instalando una pasarela interior para personal (es de suponer que vaya a estar muy comunicada interiormente la cubierta también con la parte más interior para, por ejemplo, mantenimiento de la iluminación, cambio de banderas que cuelguen...etc) : *Imagen
- Se ha realizado la rampa y se está cerrando superiormente el túnel exterior por el que accederá al estadio la afición visitante por el lado Norte : *Imagen
- Fotos a menos de 1.5m a ambos lados de la pared del video-marcador central, gran visibilidad, tan sólo se dejarán sin poner unos muy escasos 10 asientos : *Imagen
(NOTA : No hay imagen de ello, pero esta semana continúan levantando el recubrimiento exterior de la gradona, dejando el hormigón de la estructura al aire (en zona de puntos rojos) : *Imagen Antigua)
DETALLES DE LA OBRA (2 de Agosto 2016) : Detalle de los trabajos de re-planificado en el graderío antiguo (aparte de saneamiento y renovación de bancos de pasillo) : *Imagen
- Detalle de la placa de anclaje y apoyos : *Imagen / *Imagen / *Imagen
- Aclaración importante acerca de la rigidez del anclaje del anillo : *Imagen
- Articulación de unión de travesaños en los módulos : *Imagen
- Otros detalles observados : *Imagen / *Imagen / *Imagen
Fotografías 1 y 2 de Agosto 2016
FOTOGRAFÍAS DE WHONATICO, POTI, HORTACO, Y DEL CLUB ATLÉTICO DE MADRID
2 de Agosto
1 de Agosto
1 de Agosto
