Mayo 2012, comparativas

 Foto lejana hecha por Pamafer,

sobre el puente de Avenida Arcentales

23 de Mayo 2012 , Hora : 20:39

**  MAYO 2012  **

- Excavación del terreno en zona "sureste"

- Comienzo excavación en la parte mas al sur
- Retirada de cabinas en la grada existente
- Retirada de la tierra que había acumulada en la parte del centro del terreno de juego, y una expecie de pintura sobre el
- Movimiento de tierras en la zona de futuros aparcamientos exteriores, y un nuevo acceso a esta zona de trabajo

- Nueva excavación en zona del terreno de juego, parte norte ( 3 o 4 metros de altura aprox. ). Apreciación, en la parte norte, del escalón de arriba, que era mas grande que el inferior, y ahora el inferior es el doble de grande que el escalón de arriba

- Trabajos en el interior de la instalación existente, ininterrumpida sacada de escombros de esta parte de la obra

- Trabajo en cimentaciones en la parte inferior de la grada existente, con una máquina micropilotadora y una bomba de hormigón

-Instalación de una especie de cámara para hacer un seguimiento de las obras (valoración personal) en la parte superior de la grada existente

- Nuevo acceso a la parte central de la obras , desde la mitad  de el lado "este" de la obra, para la entrada y salida de maquinaria, para en breve excavar en toda la zona sur (valoración personal)

Fotografías 26 de Mayo 2012
(pinchar en la foto que desee para verla en mayor tamaño)

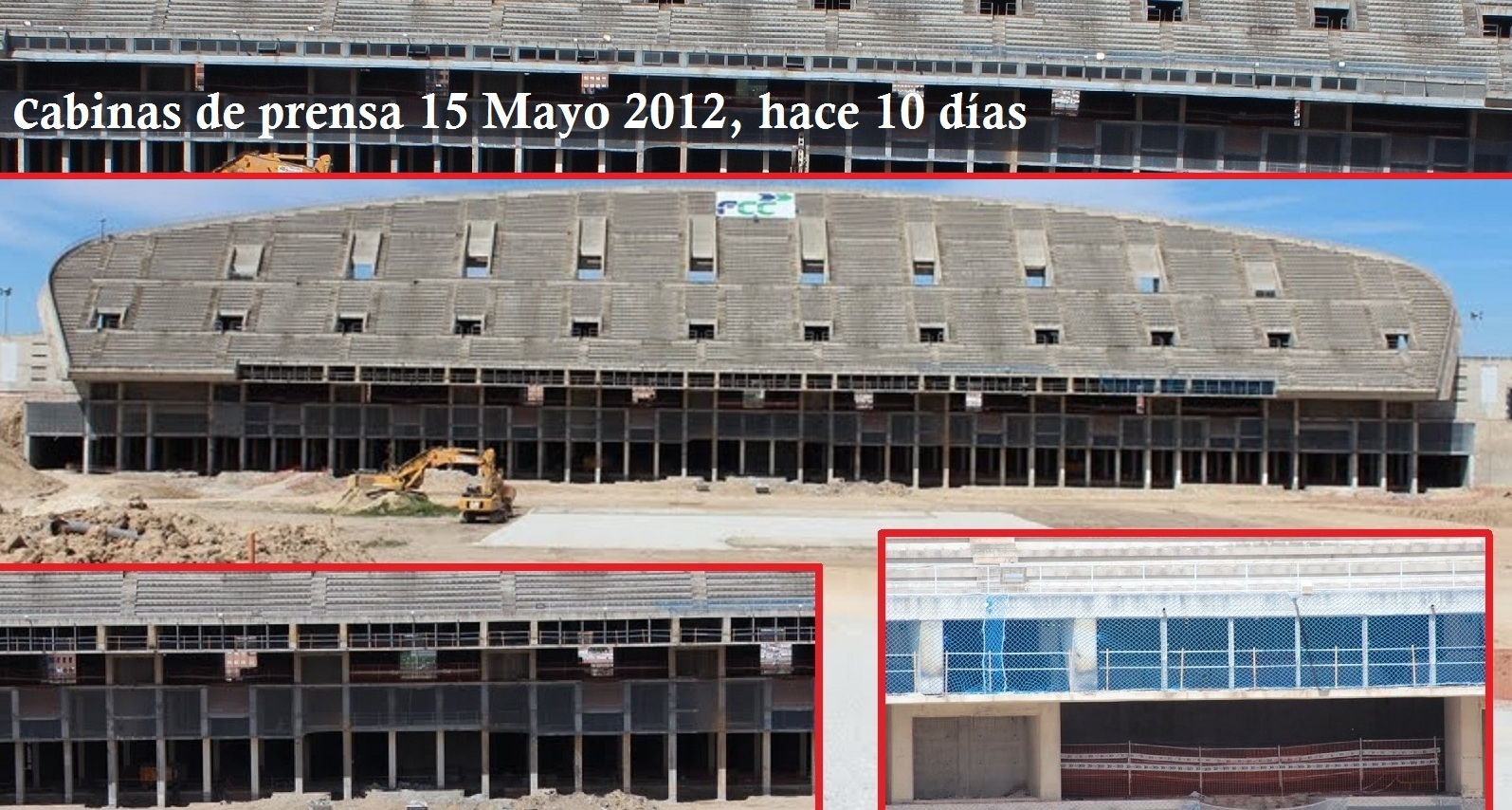

Retirada de cabinas de prensa : Obras en zona de las cabinas de prensa de la grada existente, en la que se aprecia la retirada de la fachada metálica de estas y las respectivas ventanas

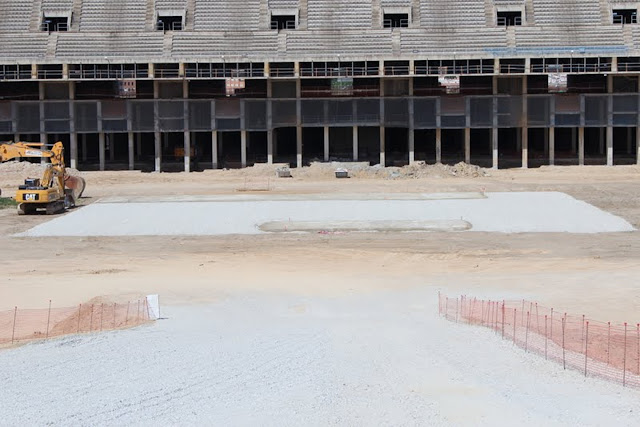

Retirada del montón de tierra que estaba en el centro del terreno,
y una especie de pintura aplicada sobre el terreno

Según un experto consultado : La pintura del suelo viendo las fotos y en qué estado se encuentra la obra lo único que se me ocurre es que sea una mejora del terreno (base de grava con una mínima solera de cemento encima) para montar ahí alguna instalación auxiliar de la obra (oficina técnica, casetas de obreros, talleres de oficios, acopios...)

 Excavación zona sur

Excavación en la zona mas al sur en la que se aprecia la incipiente

excavación de toda la zona sur, con un escalón superficial inicial

Nuevo acceso a la zona de futuros aparcamientos exteriores
y movimiento de tierras en esa zona

Fotografías 17 de Mayo 2012
(Fotografías del club)
Opinión de un experto en obra (Toledoatm) : Viendo las fotos del club, la velocidad de avance es muy lenta. Les queda una cantidad enorme de tierra que extraer, mucho mas de la que llevan. Supongo que ahora con el buen tiempo, sin puentes largos y hasta las vacaciones de agosto le meterán un buen meneo a la excavación.

Vistas de las excavaciones desde dentro de la obra

 Maquinaria en la instalación existente

Según nuestro experto (Toledoatm) entre las máquinas que observamos, vemos una bomba de hormigón, la cual se utiliza en paralelo con la micropilotadora para fijar anclajes o reforzar cimientos. El funcionamiento es el siguiente: la micropilotadora taladra una barrera en los cimientos existentes hasta la profundidad necesaria, se incrustan los tubos que vemos que el camión esta descargando y la bomba los rellena de hormigón. Esto se hace para aumentar la profundidad y la capacidad de los cimientos existentes, ya que la cota de los actuales cimientos queda por encima de la nueva cota excavada.

- Este video os puede orientar de como se pilota. Se ve perfectamente el taladro y la inyeccion de cemento

Video ( pinche )

- Este otro esta en ingles y a una escala mucho mayor, pero el funcionamiento es el mismo
Video ( pinche )

Detalles ( Fotografías 15 de Mayo 2012 )

Máquina perforadora para pilotar
Concretamente se trata de una pilotadora, la cual se usa para poner anclajes o fijaciones
y asegurar muros, pantallas o cimientos
Según otro experto consultado : La máquina es una perforadora, muy parecida a las pilotadoras. Son muy parecidas en cuanto a funcionamiento, pero tienen objetos distintos. La perforadora se emplea normalmente para hacer pequeños taladros destinados a anclajes, paraguas de micropilotes, recalces de cimentaciones... Permite hacer taladros de de gran longitud y pequeño diámetro. La pilotadora es la máquina más grande que suele verse en las obras con una punta de excavación helicoidal y que se emplea para hacer cimentaciones de pilotes, que son elementos de menor longitud (altura) y mayor diámetro

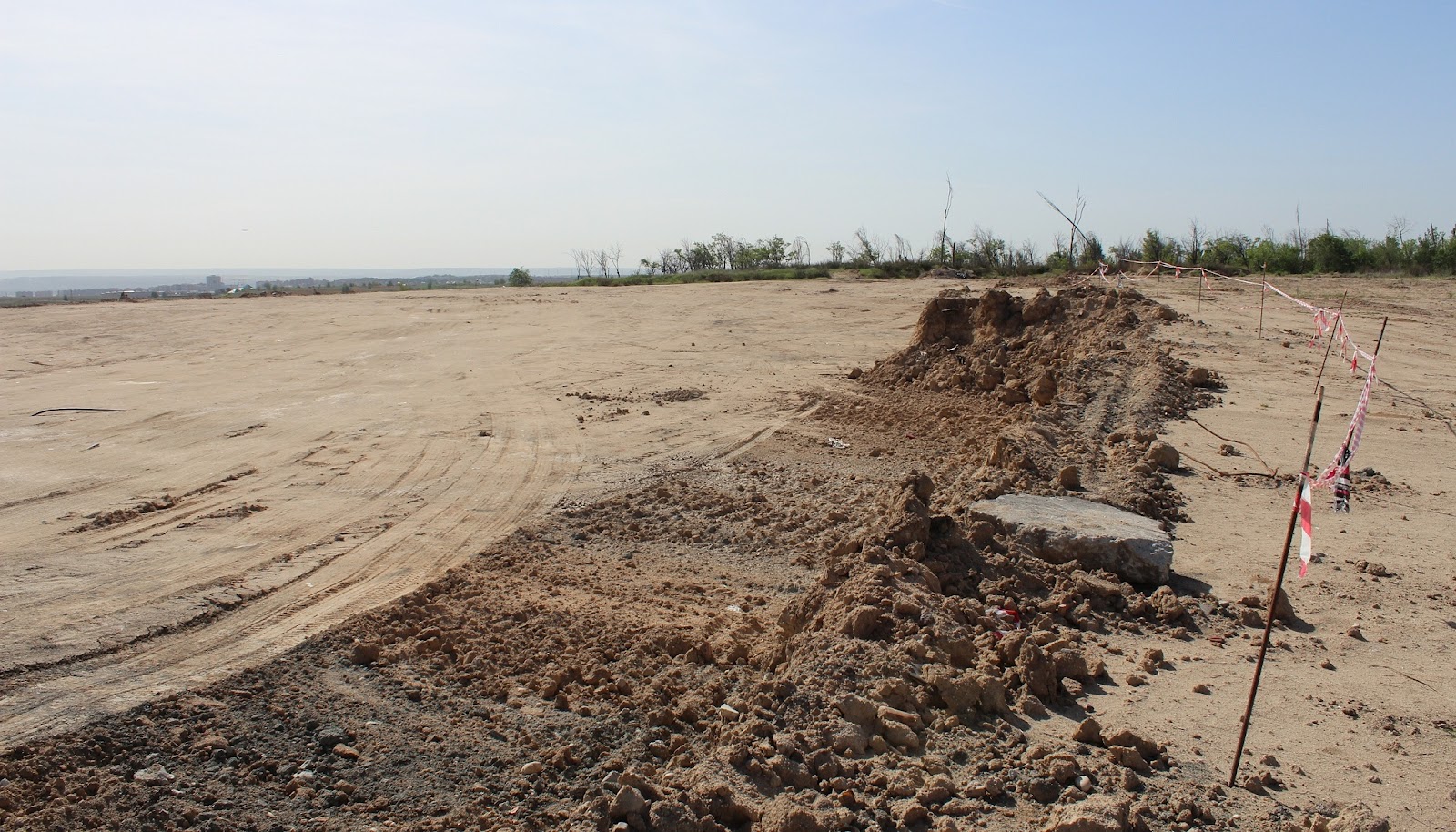

Fosos de las catas para el estudio geotécnico del terreno
Según un experto consultado (Toledoatm), esos fosos es muy posible que puedan ser de las catas para el estudio geotécnico del terreno. Es una máquina que extrae muestras del subsuelo para analizar y determinar la cimentación que debe llevar la edificación

Nuevo acceso , vista desde el sur

Escombros y material , en zona de facha principal
En los escombros, se aprecian azulejos típicos de unos baños
(posiblemente de los baños de la instalación existente )

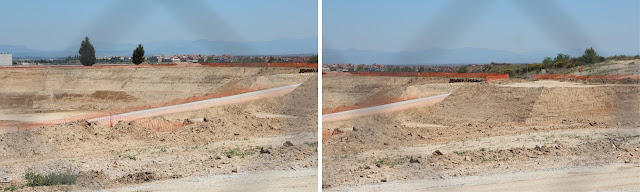

Comparativas, para que se aprecie mejor el nuevo trabajo, de excavación en la zona del terreno de juego

Fotografías 13 de Mayo de 2012

(Domingo por la mañana)
(pinchar en la foto que desee para verla en mayor tamaño)

Vistas generales 13 de Mayo

 Nueva excavación, terreno de juego (13 de Mayo)

Fotografías en las que se aprecia el reciente comienzo

de excavación en la parte del terreno de juego

 Nuevo acceso desde la zona "este" al centro de las obras (13 de Mayo)

Otras fotos (13 de Mayo) :

Madrid desde las obras



Cartel de Obras

Nueva camara para el seguimiento de las obras
(valoración personal de lo que es)

Movimiento de tierras en zona de futuros aparcamientos exteriores
